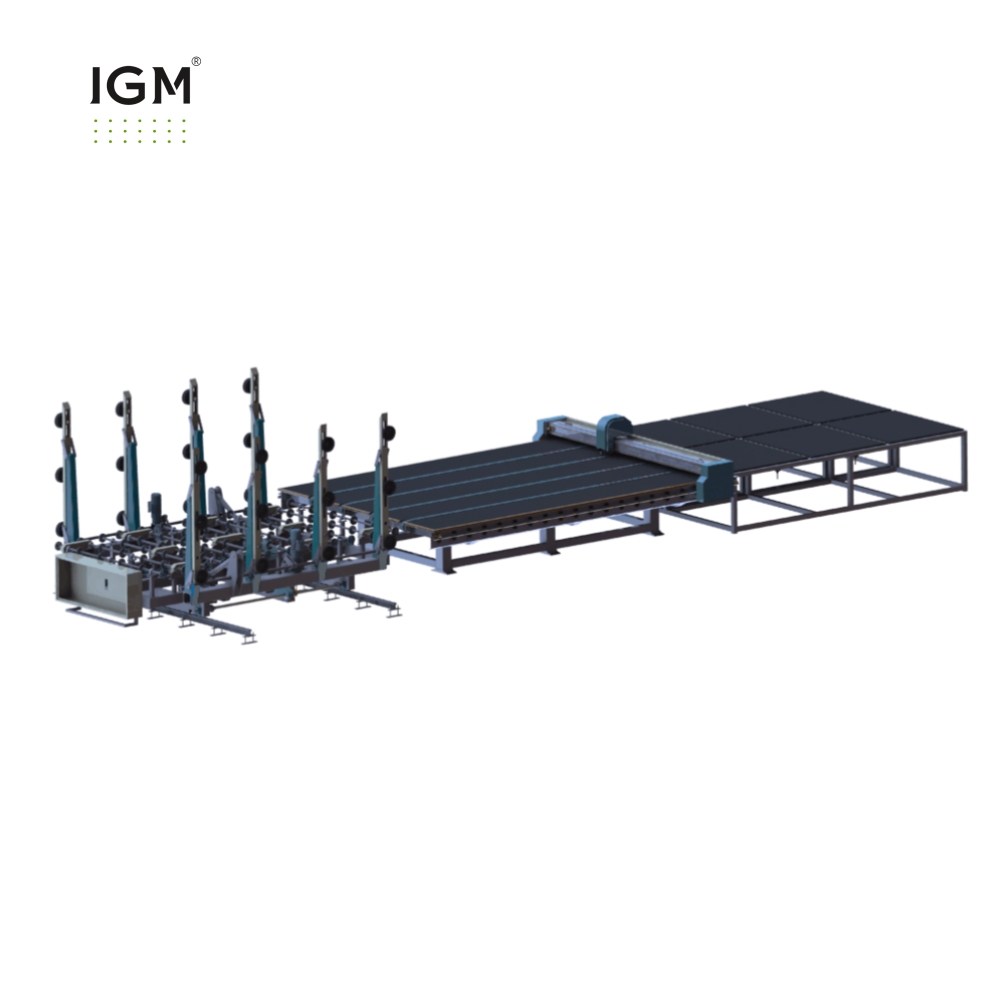

اسم المعدات: خط إنتاج قطع الزجاج الأوتوماتيكي بالكامل
تكوين المعدات: طاولة تحميل زجاج أوتوماتيكية بدورة واحدة ومحطة واحدة + آلة قطع زجاج CNC + طاولة كسر عائمة بالهواء
طاولة تحميل الزجاج الأوتوماتيكية
1.1 تكوين المعدات
1) الإطار الرئيسي للمعدات/نظام سير المعدات/نظام نقل المعدات/نظام الامتزاز الفراغي/نظام التقليب الميكانيكي/نظام التحكم في الجهد العالي والمنخفض/نظام التحكم في البرنامج
1.2 التكوين الميكانيكي:
1) سلسلة العجلة المسننة المتقلبة: نوع خاص معزز عالي الدقة.
2) بكرة النقل: مادة PU المستوردة.
3) كأس الشفط الفراغي: مادة المطاط البوتادين المستوردة (هيكل امتصاص مزدوج)
4) محرك ناقل الحركة/التقليب: محرك Chengbang التايواني
5) مضخة التفريغ: مشروع مشترك صيني ألماني PUXU.
1.3 المكونات الكهربائية:
1) وحدة تحكم PLC: دلتا
2) العاكس: دلتا
3) مفتاح القرب: سونينج
4) كابل التحكم: كابل محمي مرن.
5) المقاول: شنايدر.
6) المكونات الهوائية: المكونات الرئيسية مصنوعة من تايوان Yadek.
7) مستشعر الضغط الإيجابي والسلبي: SMC ياباني
1.4 المعايير الفنية:
1) نطاق حجم الفيلم: الحد الأدنى لحجم الفيلم: 1500*1500 مم (على اليسار فقط)
الحد الأقصى لحجم الفيلم: 6100*3300 مم
2) سمك الفيلم: 3~19 مم.
3) دورة الفيلم: 40-60 ثانية (قابلة للتعديل)
4) سرعة النقل: 0~40م/دقيقة (قابلة للتعديل)
5) أقصى عمق لشفط الفيلم: 700 مم
6) أقصى حمولة لربط الفيلم: 900 كجم
7) عدد أذرع تحميل الفيلم أحادية الجانب: ستة أذرع.
8) عدد أكواب الشفط ذات الذراع الواحدة: ثلاثة.
9) ذراع التحميل: قلاب واحد
10) محطة التحميل: محطة واحدة
11) مصدر الطاقة/الطاقة
مصدر طاقة التثبيت: 380 فولت/50 هرتز (يمكن تعديله وفقًا لمتطلبات العميل في حالات خاصة)
12) قوة التركيب: 8 كيلو وات
13) الهواء المضغوط: 0.3 ميجا باسكال-0.5 ميجا باسكال
14) ضغط الفراغ: -70~ -90 كيلو باسكال (قابل للتعديل وفقًا لسمك الزجاج)

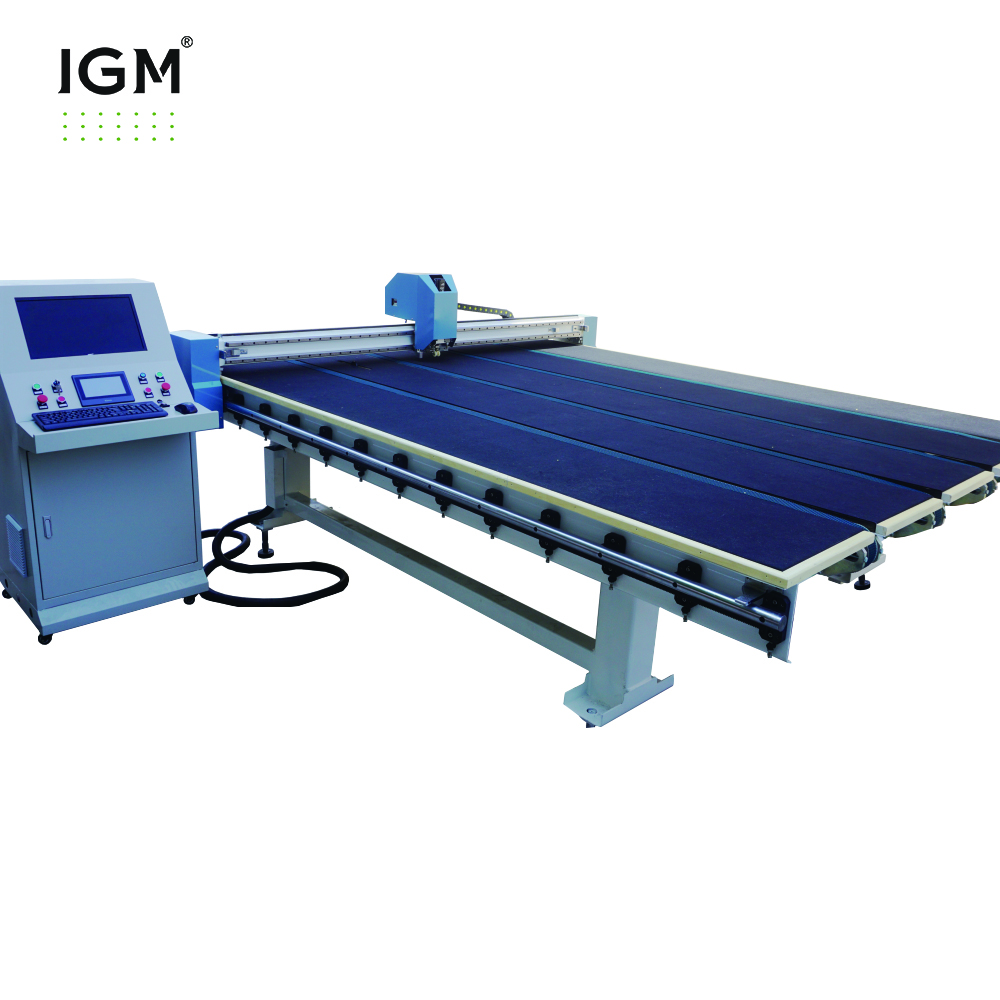

ماكينة قطع الزجاج CNC
المعايير الفنية
نموذج | ال كي بي كيو-سي ان سي-6133 ال |
ضغط الهواء | 0.6 ميجا باسكال |
مزود الطاقة | 380 فولت 50 هرتز أو حسب الطلب |
طاقة الإدخال | 9.0 كيلو وات |
الحد الأقصى لحجم الزجاج | 6100*3300 مم |
الحد الأدنى لحجم الزجاج | 20*20 مم |
سمك الزجاج | 3-19 ملم |
سرعة شعاع المحور X | 0-200 متر/دقيقة |
سرعة شعاع المحور X | 0-200 متر/دقيقة |
دقة القطع | ±0.2 مم |
ماركة | أي جي إم |
كمية المصاصة | 32 |
| كمية الأسلحة | 8 |
المميزات الرئيسية
إطار المعدات: تمت معالجة المعدات للتأكد من أن سطح الطاولة لا يتشوه وأن التوازي دقيق.
مقعد سكين القطع: يمكن لرأس السكين الدوران 360 درجة، والقطع العلوي والسفلي (يمكنه قطع أي خط مستقيم بدقة والزجاج المتنوع ذو الأشكال الخاصة)
سطح الطاولة: يتم استخدام لوحة عالية الكثافة مقاومة للماء ومستوردة، مما يمنع الرطوبة بشكل فعال.
اللباد: اللباد الصناعي المستورد (مكونات الألياف والصوف) يتميز بالتسطح الجيد ويمكنه منع الكهرباء الساكنة وتقليل خدوش الزجاج.
طريقة إمداد الزيت: تعبئة الزيت تلقائيًا هوائيًا، متزامنة مع السكين السفلي. التحكم التلقائي في دائرة الزيت SY-6133.
جهاز النقل: النقل التلقائي بالحزام المتزامن.
الجزء الميكانيكي
سطح الطاولة: يتم استخدام لوح مقاوم للماء. (التسطيح ≤±0.25 مم/م).
الرف: اليابان KHK.
حزام/بكرة ناقل الحركة: إيطاليا باربيري
عجلة القاطع/مشبك العجلة: ألمانيا Bohler.
الجزء الكهربائي
يتم التحكم فيه مباشرة عن طريق الكمبيوتر، واجهة Microsoft Windows.
الجهد: 380 فولت/50 هرتز. الجهاز مزود بمحول.
المحرك: محرك سيرفو ياباني من نوع Yaskawa.
مفتاح القرب: Swiss ELCO
بطاقة التحكم: مستوردة من الولايات المتحدة، الجليل
المكونات الكهربائية الرئيسية: مرحلات من اليابان Izumi؛ موصلات التيار المتردد من فرنسا Schneider.
صمام التناسب الهوائي: SMC ياباني
برمجة
العلامة التجارية: Guiyou (أداء تحسين خطي ممتاز)
يمكن استخدام برنامج التحسين وبرنامج إدارة الإنتاج معًا.
لديها وظيفة حماية الحد الأدنى للسكين.
يمكنه حساب القدرة الإنتاجية تلقائيًا.
مع أكثر من 2000 مكتبة قطع. (ملائمة للرسم والتشغيل)
برنامج الرسم AUTO CAD متوافق.
برنامج التحسين متوافق بشكل مباشر مع برنامج القطع.
تتميز بوظيفة التصحيح التلقائي لضمان دقة القطع.
وظيفة اختيار مسار القطع. ضمان أفضل سرعة للقطع.
ضبط ضغط سكين القطع تلقائيًا، سريع ودقيق ومستقر.
يتم الضغط تلقائيًا على القطع ذات الشكل الخاص لضمان تأثير القطع بسرعة وفعالية.
وظيفة تصحيح الأصل. يمكن ضبط الأصل مرتين.
مدخل التشغيل: لوحة المفاتيح والفأرة. واجهة حوار باللغتين الصينية والإنجليزية
تتميز بوظيفة التعديل التلقائي لضغط سكين القطع ذات الشكل الخاص لضمان أفضل تأثير قطع.
مسح القوالب ذات الأشكال الخاصة: لديه وظيفة مسح القوالب المختلفة (بما في ذلك القوالب ذات الأشكال الخاصة) نقطة بنقطة وتحويلها إلى رسومات CAD.
برنامج التحسين: يمكنه فرز أحجام القطع في أي مجموعة، وإخراج أفضل خطة قطع، وتحسين معدل القطع. كما يحتوي على وظيفة التعديل اليدوي في البرنامج بعد التحسين. تحسين معدل استخدام القطع بشكل فعال.
تحسين الضغط والسرعة: وفقًا للرسومات والخطوط المستقيمة والأقواس والمنحنيات الداخلية والمنحنيات الخارجية ونقاط البداية ونقاط النهاية؛ وأقسام التسارع وأقسام التباطؤ وما إلى ذلك، يتم تحسين الضغط والسرعة الأكثر ملاءمة وتعديلها تلقائيًا.
المكتبة ذات الشكل الخاص: تحتوي على أكثر من 300 مكتبة برمجية ذات شكل خاص، والتي يمكنها تلبية كافة الاحتياجات الممكنة.
واجهة التشغيل الصينية: يجب أن يستخدم الحوار بين الإنسان والحاسوب قائمة صينية كاملة.
وظيفة تحديد موضع الحفر: توفر المكتبة ذات الشكل الخاص وظيفة تحديد موضع مسبق للحفر.
وظيفة حماية الشفرة: تتمتع بوظيفة حماية ميكانيكية للقضاء على جميع احتمالات الاصطدام.
القطع على شكل خاص: يمكن للمعدات قطع أي خط مستقيم أو خط مائل أو شكل خاص بدقة وبشكل تلقائي.
نقل الحزام: يقوم المحرك بتشغيل الحزام مباشرة لنقل الزجاج المقطوع إلى طاولة التجريد.
حماية الشوط: الشوط الأقصى للمعدات له حماية ميكانيكية وكهربائية مزدوجة.
وظيفة ضبط ضغط القطع: يمكن ضبط أي ضبط لضغط القطع مباشرة من خلال لوحة المفاتيح دون تشغيل يدوي.
طاولة كسر الأقراص العائمة في الهواء
المعايير الفنية
حجم الطاولة: 6100×3500 مم
ارتفاع الطاولة: 900±30 مم (وفقًا لمتطلبات العميل)
عدد المراوح: 3 (تحكم مستقل)
التكوين الرئيسي
مخمل الطاولة: لباد ألياف أسود محلي الصنع
لوحة الطاولة: مصنوعة من ألواح ألياف عالية الكثافة.
قضيب علوي: ثلاثة قضبان أفقية وقضيب واحد عمودي.
وظائف اختيارية:
• وضع العلامات بالليزر
• طباعة الملصقات
• حذف فيلم LOW-E تلقائيًا
سعر التعبئة والشحن لآلة قطع الزجاج CNC:
يجب تحميل الماكينة بأكملها في حاوية بطول 40 قدمًا وتثبيتها بسلك فولاذي وأشرطة تثبيت.
