OVERALL STRUCTURE

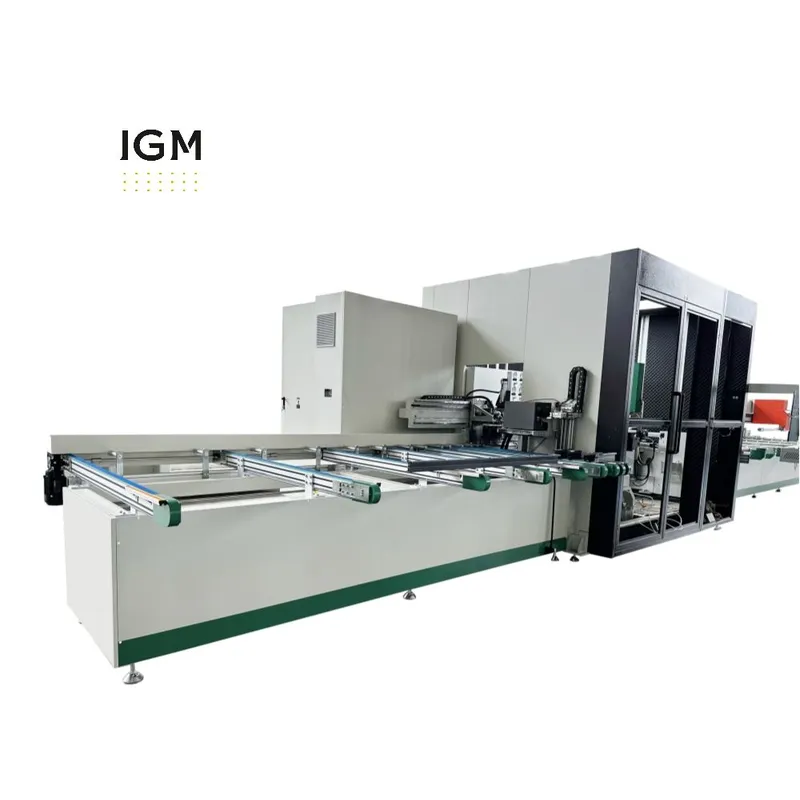

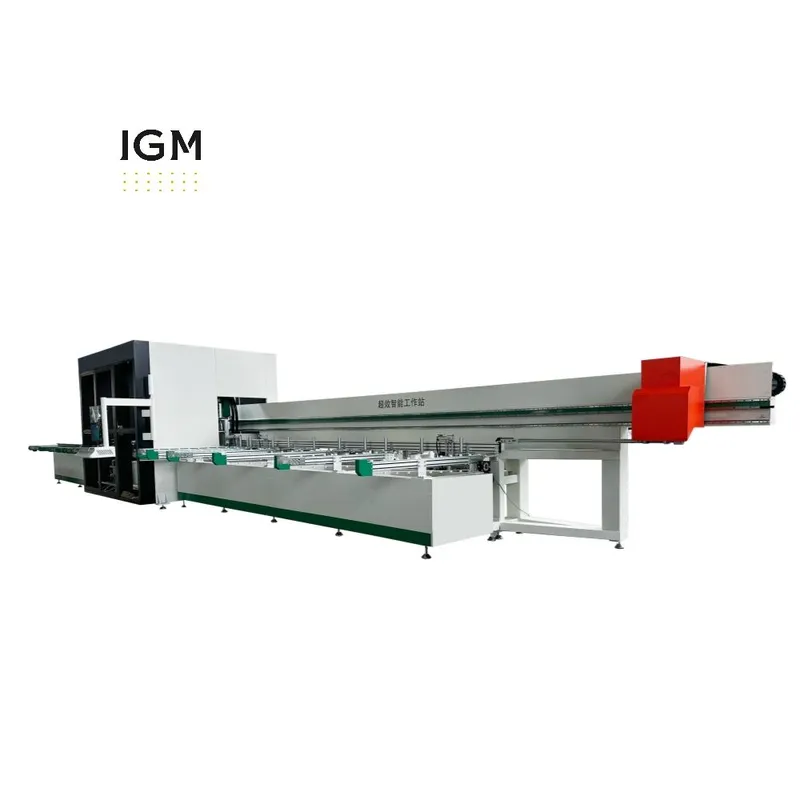

SZA620 aluminum window cutting machining center is divided into three parts: loading section, processing section, and unloading section.
Functions: Circular loading, automatic feeding, milling, drilling, laser marking, 45-degree and 90-degree angle sawing, automatic unloading, label printing.
MAIN FEATURES
1. Whole aluminum window machining center adopts the famous HAN'S control system and INOVANCE bus servo control unit, 16 sets of servo motors, 8 set of spindle milling heads,
2 set of laser markings, 3 saw blades, and adopts CNA communication, frequency converter, driver and PLC program control, and the data transmission is stable and fast.
2. The feeding manipulator adopts servo drive, which can realize automatic control of X, Y, and Z axes, and can automatically clamp according to the cross section of the profile. And adopts high-precision
gear rack transmission to ensure the feeding accuracy.
3. Nine profiles are placed on the workbench at the same time, with a maximum length of 6.5 meters and cyclic loading.
4. The composite processing section includes milling unit and sawing unit. Milling and cutting are carried out simultaneously without interfering with each other, which improves the processing speed.
5. The sawing unit consists of three fixed spindle motors at 45 degrees on the left, 90 degrees on the right, and 45 degrees on the right. Compared with the single saw blade swing method, the angle is more
accurate and the speed is faster.
6. There are 4 milling heads for processing the four sides of aluminum profiles, and 2 laser heads for laser marking.
3KW high-speed spindle motor, fast speed, high precision, can process all holes and slots of doors and windows.
7. Avoidance function, when cutting is completed, the profile avoids the saw blade to prevent the saw blade from rubbing the profile section when retracting.
8. The automatic unloading table is equipped with a label printer, which can edit the print content and QR code independently.
9. The automatic chip conveyor automatically transports the waste head and aluminum chips to the waste collection box behind the equipment.
10. World famous low-voltage electrical appliances and pneumatic components are used; 24V isolation transformer safety voltage is used, and door opening power-off protection, phase sequence,
phase loss, and overvoltage protection functions are standard.
11. The length of the feeding section and the unloading section, as well as the processing direction can be customized according to customer requirements.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ОБРАБАТЫВАЮЩЕГО ЦЕНТРА ДЛЯ АЛЮМИНИЕВЫХ ОКОН
| Модель | СЗА620 |
| Общая мощность | 45.55КВт |
| Рабочее давление воздуха | 0,6 -0,8 МПа |
| Скорость вращения шпиндельного двигателя | 2850 об/мин |
| Расход воздуха | 200 л/мин |
| Технические характеристики пильного полотна | Φ 550x4.4xΦ30мм 120T |
| Углы резки | 45°, 90°,45° |
| Диапазон обработки Высота * Ширина | 150*180 мм |
| Продолжительность обработки | 6500 мм |
| Точность резки | ±0,2 ММ |
| Ход подачи манипулятора | 6500 мм |
| Ход разгрузки манипулятора | 1000 мм |
| Скорость резания лезвия | 20~25 м/мин |
| Размер машины | 17000*4000*3000 мм |
| Вес брутто | 8000 сомов |
* При отправке экспортной версии в контейнере внешние размеры будут пропорционально уменьшены, но объем обработки и функции останутся прежними.
ПОДРОБНОСТИ
Участок обработки алюминиевого оконного обрабатывающего центра
Фрезерный узел обрабатывающего центра для алюминиевых окон: Фрезерная головка * 4 комплекта; Лазерная головка * 2 комплекта
Режущий узел обрабатывающего центра для алюминиевых окон: 45 ° / 90 ° / 45°
Блок управления
Интерфейс системы HAN'S для обрабатывающего центра алюминиевых окон
Секция разгрузки и принтер обрабатывающего центра для алюминиевых окон
Распределительная коробка
Пневматические компоненты AirTAC Тайвань Китай
Образцы обработки на обрабатывающем центре для алюминиевых окон, обрабатывающий центр для резки алюминиевых окон
