Centro de mecanizado para corte de ventanas de aluminio para fresado, perforación y aserrado

descripción

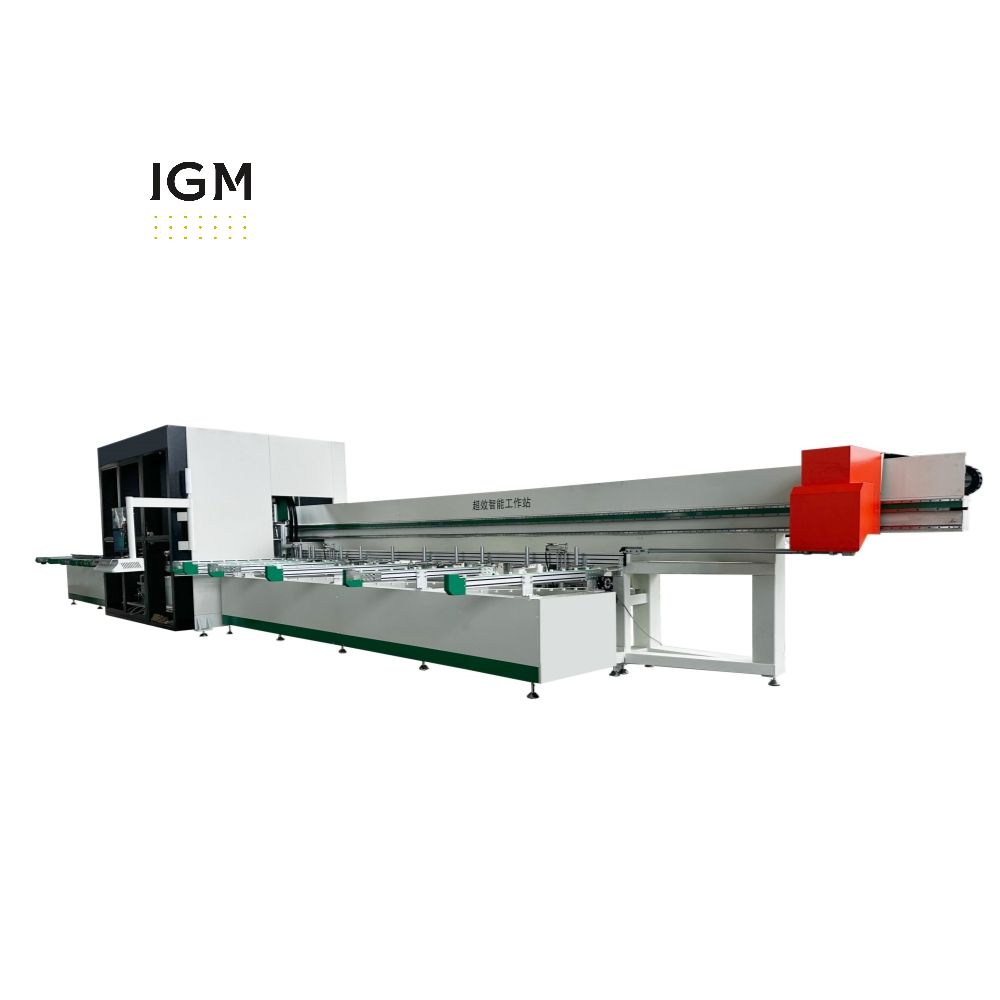

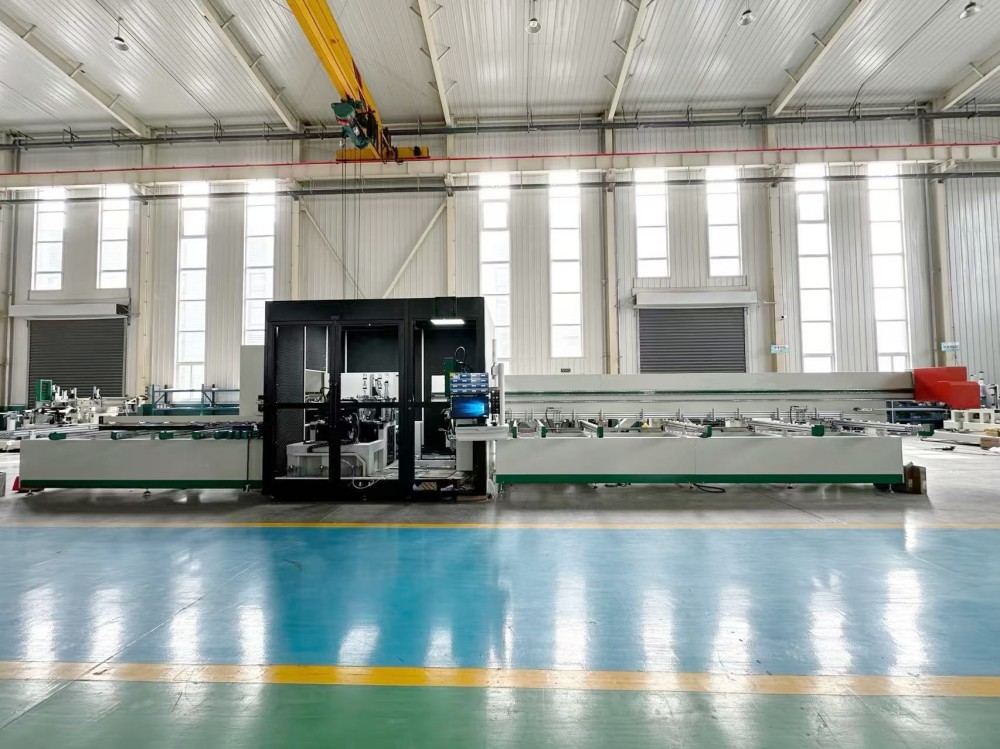

Centro de mecanizado de ventanas de aluminio

ESTRUCTURA GENERAL

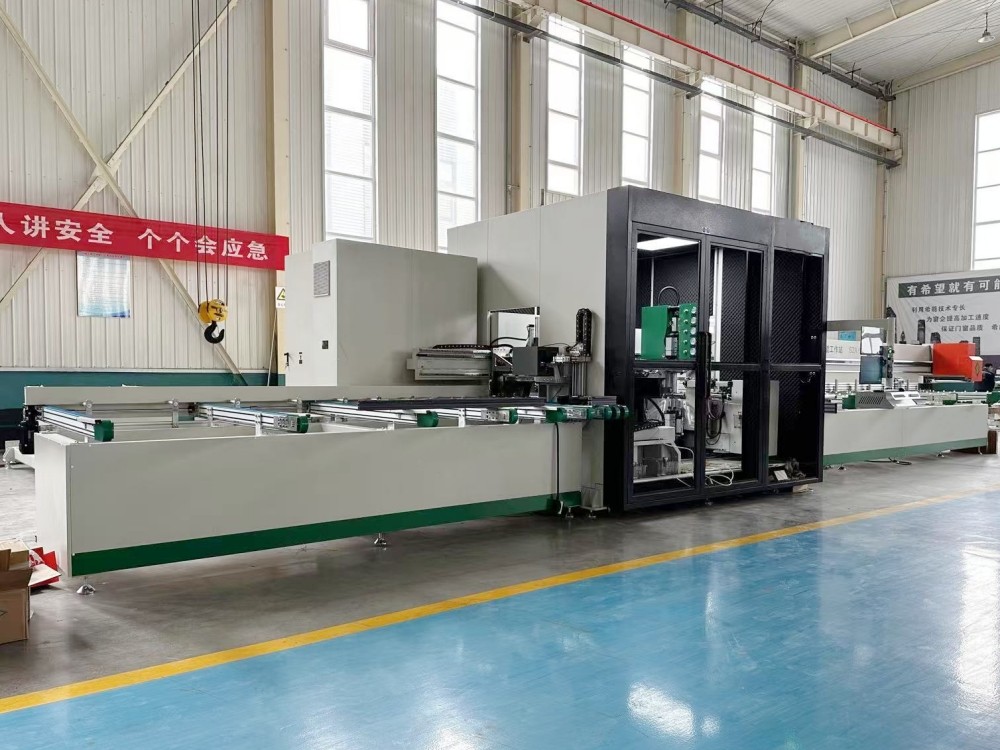

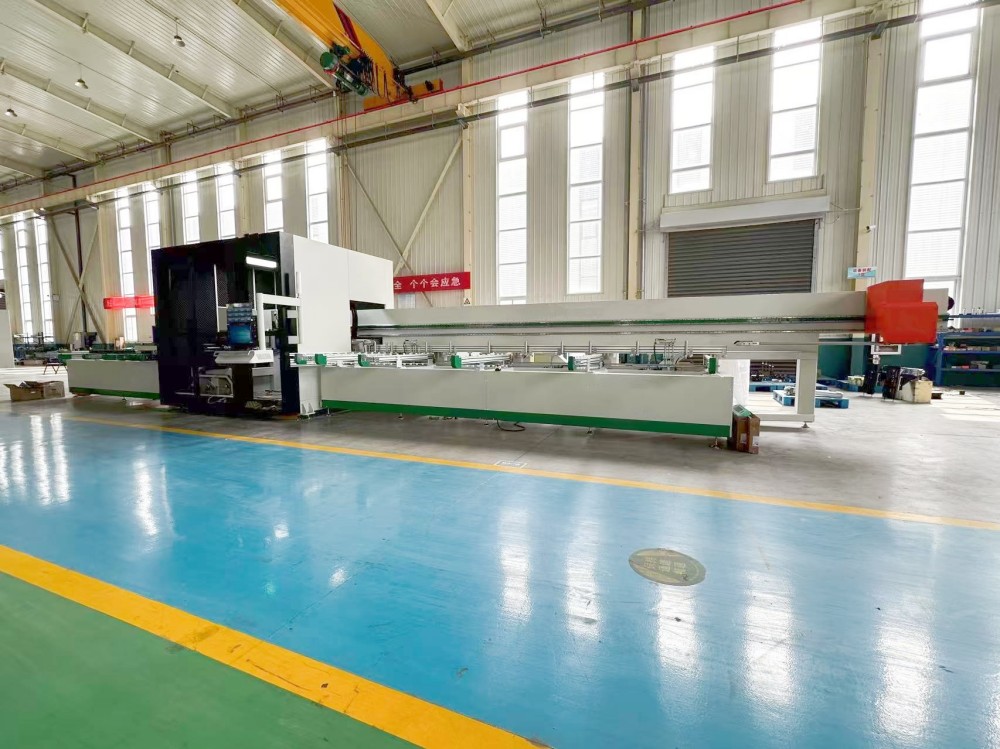

El centro de mecanizado de corte de ventanas de aluminio SZA620 se divide en tres partes: sección de carga, sección de procesamiento y sección de descarga.

Funciones: Carga circular, alimentación automática, fresado, taladrado, marcado láser, corte en ángulo de 45 y 90 grados, descarga automática, impresión de etiquetas.

CARACTERÍSTICAS PRINCIPALES

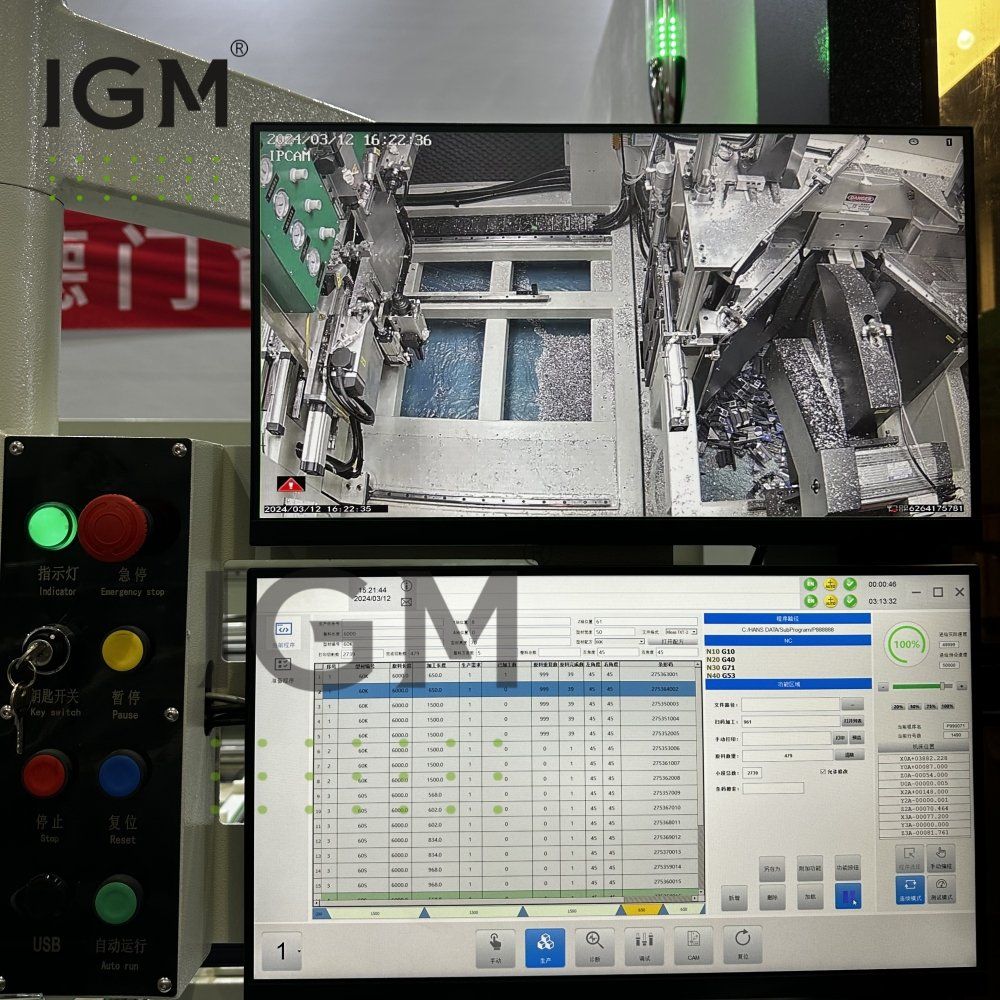

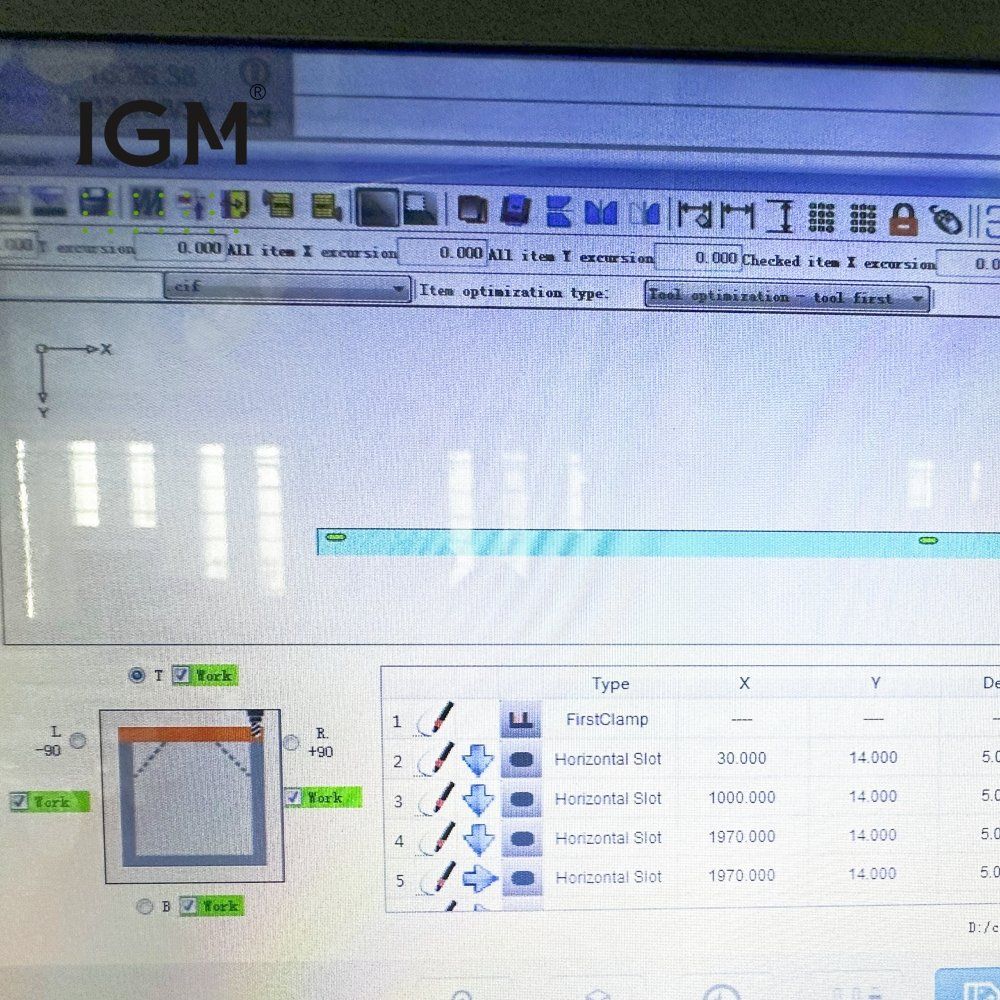

1. Todo el centro de mecanizado de ventanas de aluminio adopta el famoso sistema de control HAN'S y la unidad de control servo de bus INOVANCE, 16 juegos de servomotores, 8 juegos de cabezales de fresado de husillo,

2 juegos de marcas láser, 3 hojas de sierra, adopta comunicación CNA, convertidor de frecuencia, controlador y control de programa PLC, y la transmisión de datos es estable y rápida.

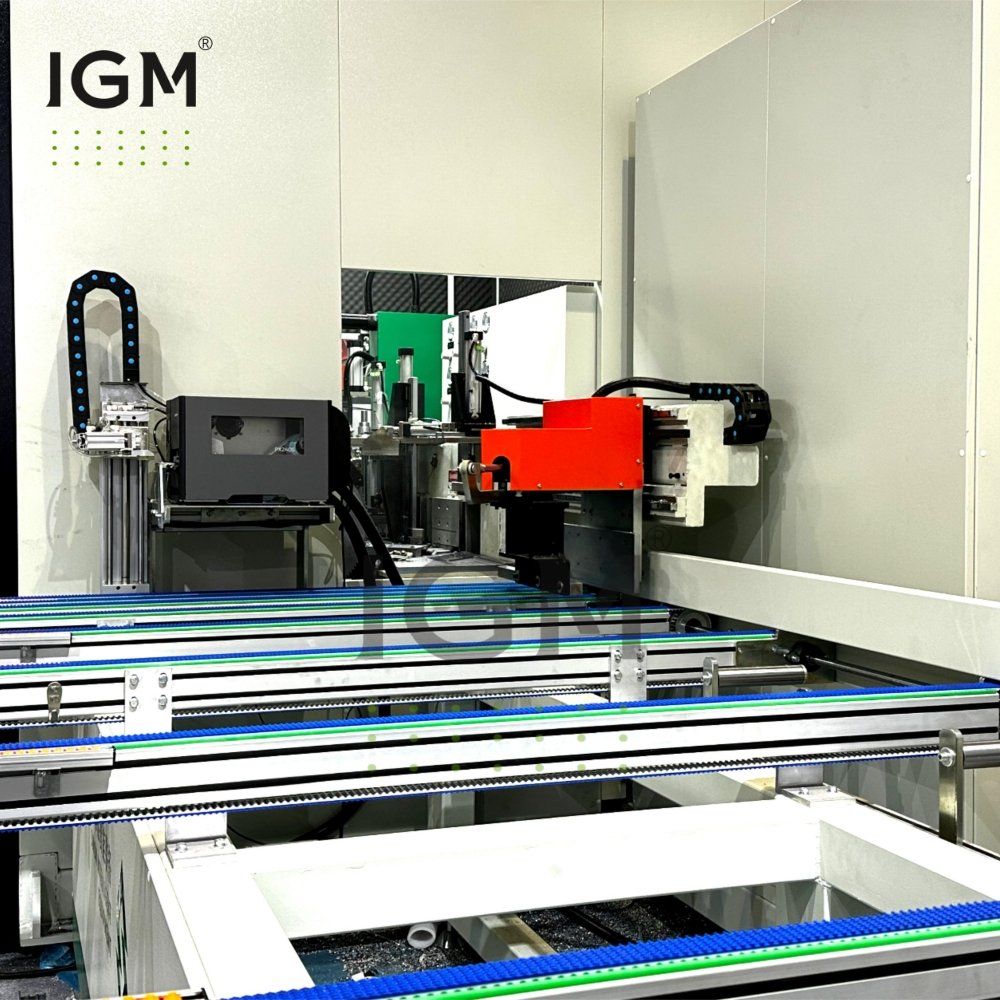

2. El manipulador de alimentación adopta un servoaccionamiento, que puede realizar el control automático de los ejes X, Y y Z, y puede sujetar automáticamente de acuerdo con la sección transversal del perfil. Y adopta un sistema de control de alta precisión.

Transmisión de cremallera para garantizar la precisión de alimentación.

3. Se colocan nueve perfiles simultáneamente en el banco de trabajo, con una longitud máxima de 6,5 metros y carga cíclica.

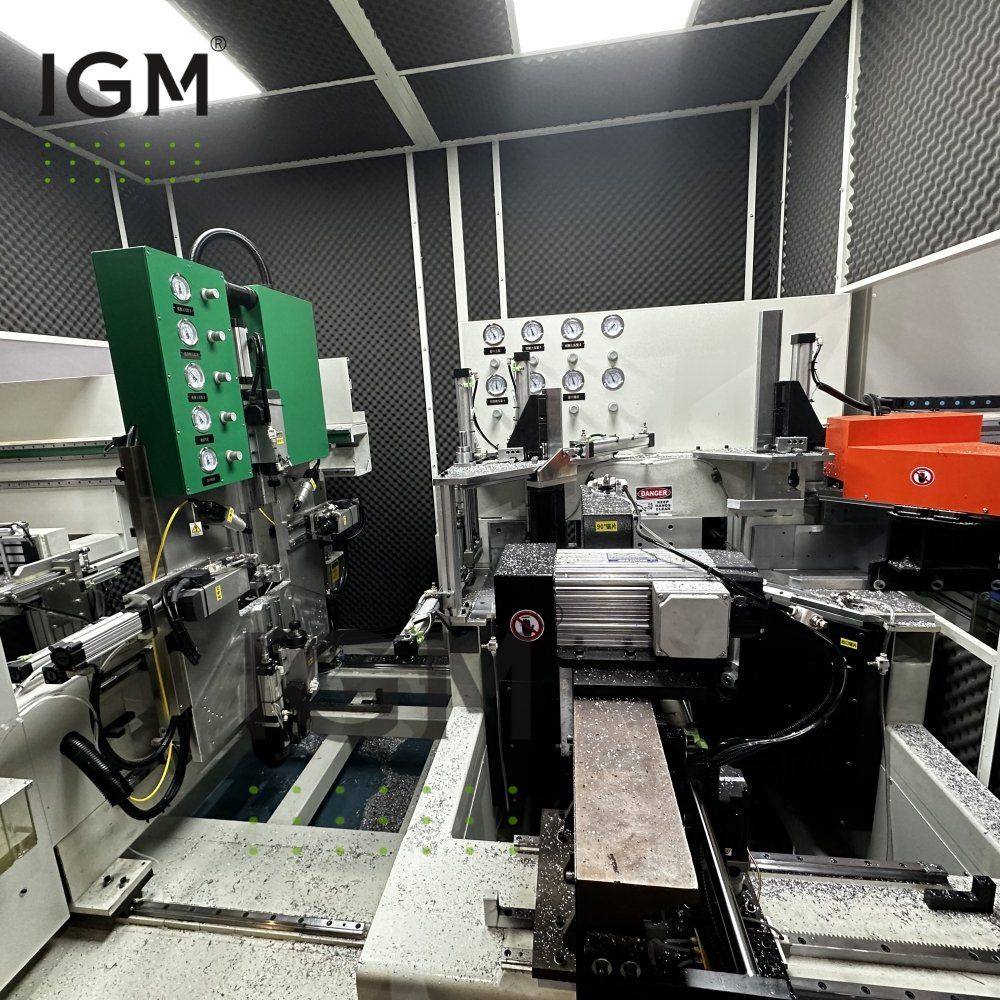

4. La sección de procesamiento de materiales compuestos incluye una unidad de fresado y una unidad de corte. El fresado y el corte se realizan simultáneamente sin interferir entre sí, lo que mejora la velocidad de procesamiento.

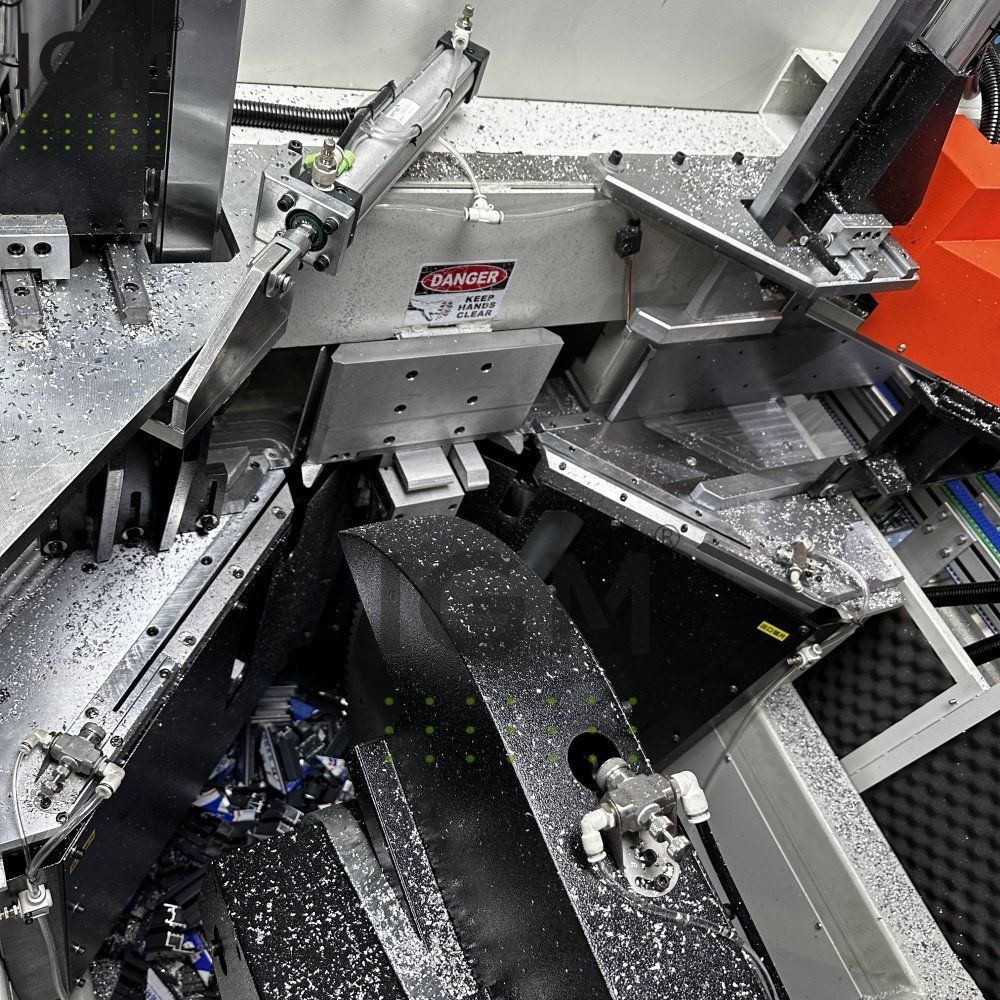

5. La unidad de corte consta de tres motores de husillo fijos a 45 grados a la izquierda, 90 grados a la derecha y 45 grados a la derecha. En comparación con el método de oscilación de una sola hoja de sierra, el ángulo es más

Preciso y la velocidad es más rápida.

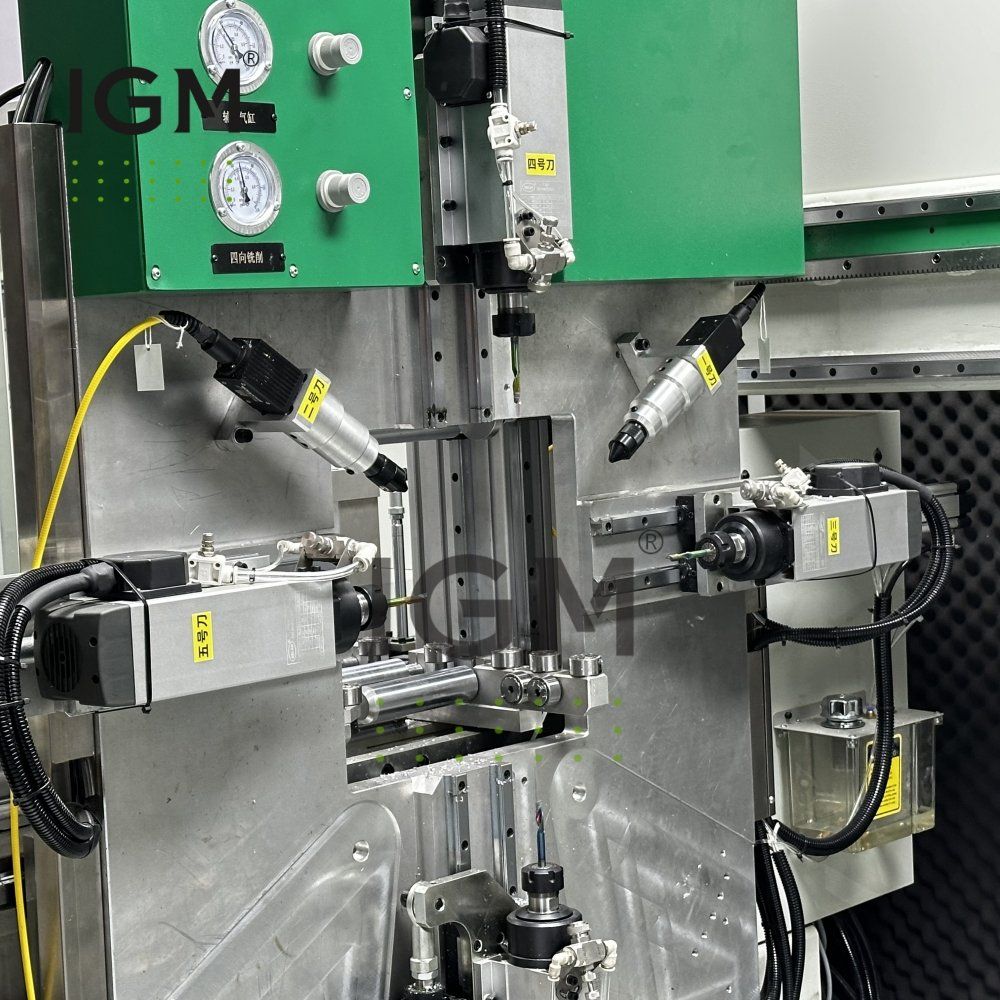

6. Hay 4 cabezales de fresado para procesar los cuatro lados de los perfiles de aluminio y 2 cabezales láser para el marcado láser.

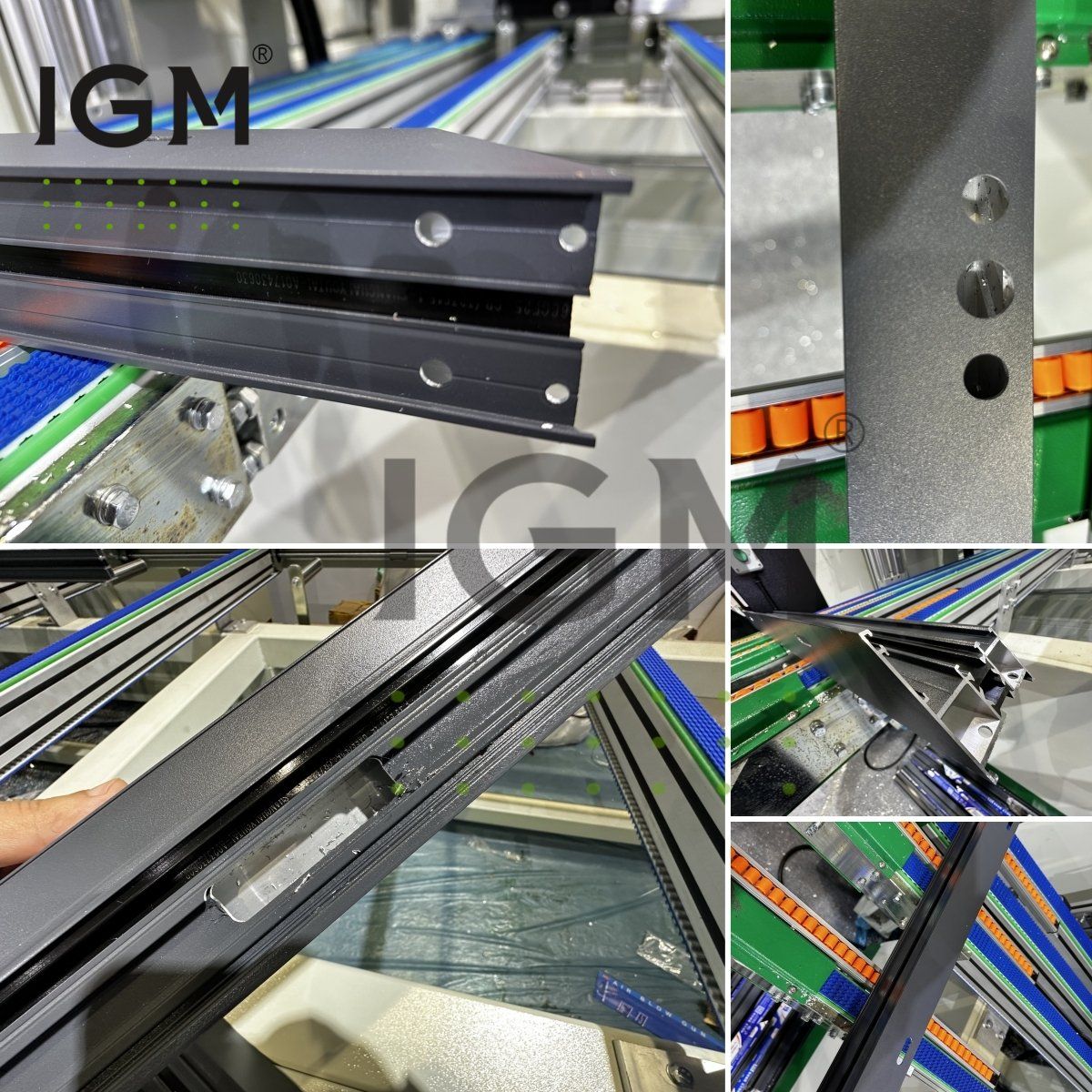

Motor de husillo de alta velocidad de 3KW, velocidad rápida, alta precisión, puede procesar todos los agujeros y ranuras de puertas y ventanas.

7. Función de evitación, cuando se completa el corte, el perfil evita la hoja de sierra para evitar que esta roce la sección del perfil al retraerse.

8. La mesa de descarga automática está equipada con una impresora de etiquetas, que puede editar el contenido de impresión y el código QR de forma independiente.

9. El transportador automático de virutas transporta automáticamente el cabezal de desechos y las virutas de aluminio a la caja de recolección de desechos detrás del equipo.

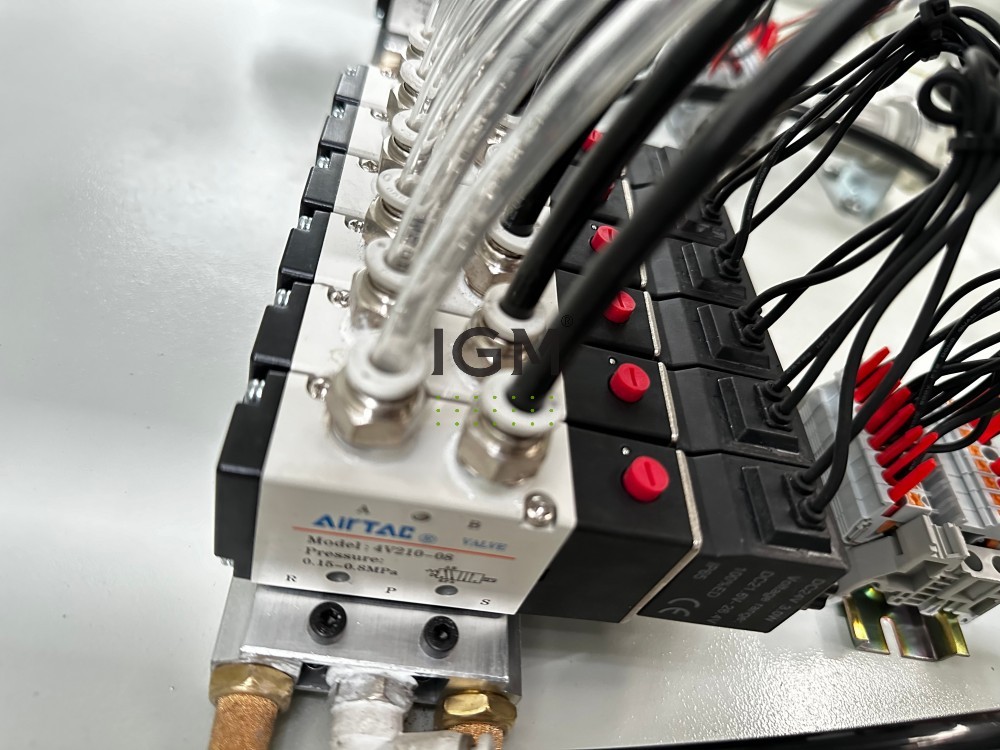

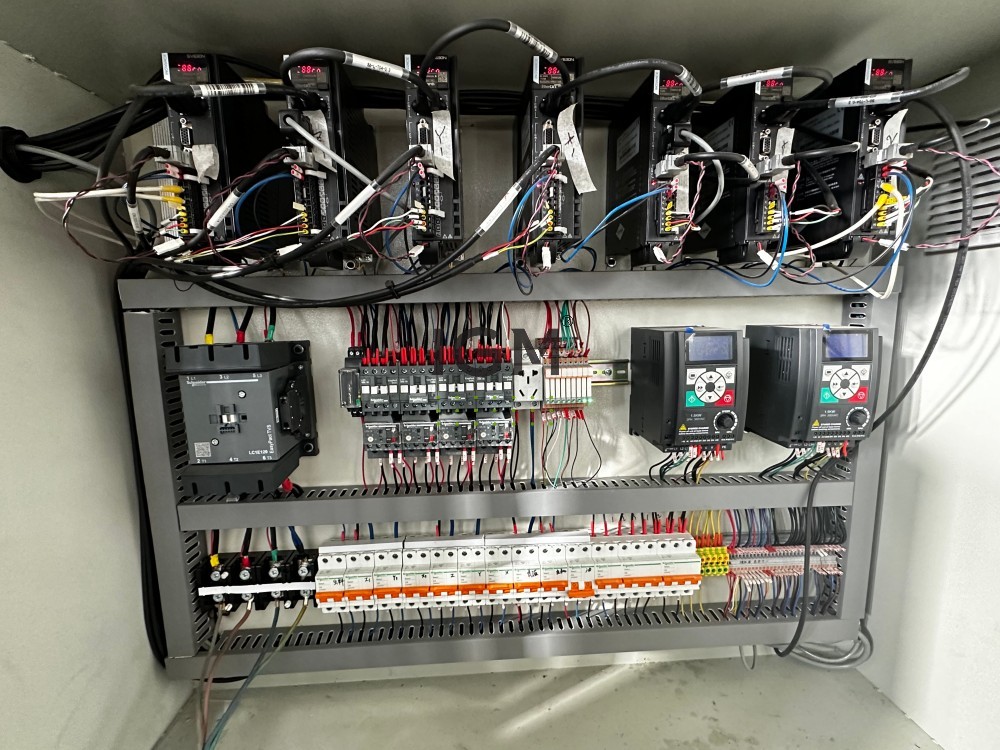

10. Se utilizan aparatos eléctricos de bajo voltaje y componentes neumáticos de fama mundial; se utiliza un voltaje de seguridad de transformador de aislamiento de 24 V y protección de apagado por apertura de puerta, secuencia de fase,

Las funciones de protección contra pérdida de fase y sobretensión son estándar.

11. La longitud de la sección de alimentación y la sección de descarga, así como la dirección de procesamiento, se pueden personalizar según los requisitos del cliente.

PARÁMETROS TÉCNICOS DEL CENTRO DE MECANIZADO DE VENTANAS DE ALUMINIO

Modelo	SZA620
Potencia total	45,55 kW
Presión de aire de trabajo	0,6-0,8 MPa
Velocidad del motor del husillo	2850 rpm
Consumo de aire	200 litros por minuto
Características técnicas de la hoja de sierra.	Diámetro 550 x 4,4 x 30 mm, 120 dientes
Ángulos de corte	45°, 90°,45°
Rango de procesamiento Alto * Ancho	150*180 milímetros
Duración del procesamiento	6500 milímetros
Precisión de corte	±0,2 mm
Carrera de alimentación del manipulador	6500 milímetros
Carrera de descarga del manipulador	1000 milímetros
Velocidad de corte de la cuchilla	20 ~ 25 M/min
Tamaño de la máquina	1700040003000 milímetros
Peso bruto	8000 KG

* Si la versión de exportación se envía en contenedor, las dimensiones externas se reducirán proporcionalmente, pero el alcance del procesamiento y las funciones siguen siendo las mismas.
